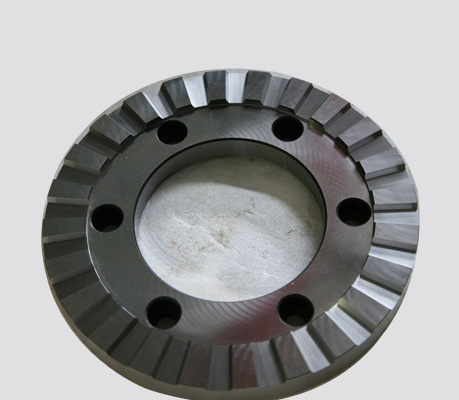

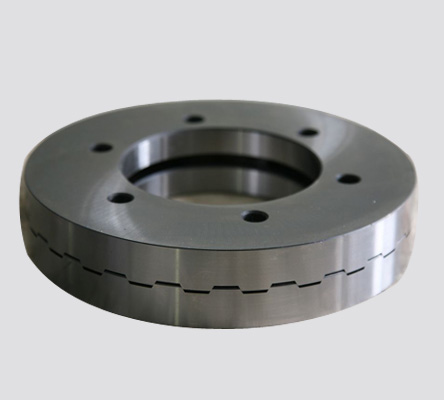

端面齒加工/端面直齒加工/端面弧齒加工
齒盤規格從Φ50到Φ1200，以高精度母機生產。既可以根據圖紙加工端面弧齒盤零件，也可以根據用戶需求，我們獨立設計加工零件及其量規。
端面齒加工/端面直齒加工/端面弧齒用途：
聯軸器：由于其高剛性和自動定心功能的特點，使其在發動機中已得到普及應用，相信在不久的將來定會在造船、發電等行業中推廣。
分度定位機構：由于其高分度精度的特點，使其*可以取代直齒盤（鼠牙盤），且加工效率得到提高。
| 外 徑 | ||||||||||||||||||||
| 齒數 | 100 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 1000 |
| 60 | ● | ● | ● | ● | ● | ● | ||||||||||||||
| 72 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||
| 120 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| 144 | ● | ● | ● | ● | ● | ● | ● | ● | ||||||||||||
| 180 | ● | ● | ● | ● | ||||||||||||||||
| 240 | ● | ● | ● | ● | ||||||||||||||||
| 360 | ● | ● | ||||||||||||||||||
端面齒加工/端面直齒加工/端面弧齒特點及應用
| 特點 | 優點 |
| 分度精度高 | 分度精度可達到±2″ |
| 分度范圍大 | 采用差動端齒分度裝置可以實現zui小分度為0.25o |
| 精度的重復性及持久性好 | 使用越久，精度越好 |
| 高剛性 | 力矩性能高 |
| 結構緊湊，便于維護 | 多次拆卸不損失精度 |
